Реле напруги ZUBR D2 призначені для захисту обладнання від надмірних коливань напруги. При настанні аварійної ситуації пристрій вимикає подачу навантаження. Реле застосовуються в однофазних мережах змінного струму (230 В). Додатково має термозахист.

У разі настання аварійної ситуації в мережі реле вимикає подачу навантаження до повної стабілізації напруги.

Висока точність вимірювання TrueRMS

ZUBR D2 з високою точністю вимірює напругу. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

Професійна модель вимкнення навантаження

Ви можете активувати професійну модель затримки часу вимкнення. Вона дозволяє не вимикати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

Підвищена безпека завдяки термозахисту

Реле напруги ZUBR D2 оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу досягне 80 °С.

Затримка вмикання навантаження

У ZUBR D2 є 2 типи затримки на вмикання навантаження:

— коли відлік часу до подачі навантаження відлічується з моменту стабілізації напруги;

— коли відлік починається з моменту відключення реле.

Час затримки можна встановити від 3 до 600 с, у залежності від типу підключеного обладнання. Для чутливого до частих вимкнень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендовано встановлювати на 120-180 с.

Журнал аварійних спрацьовувань

Журнал здатен зберігати в енергонезалежній пам’яті 100 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацьовування термо­­захисту).

Зручність у керуванні

У ZUBR D2 дуже зручне стандартизоване підключення вхід-вихід, відсутня необхідність використання нульової клеми при підключенні. Налаштування роботи пристрою здійснюється за допомогою всього лише трьох кнопок. Четверта кнопка "i" використовується для перегляду журналу аварійних спрацьовувань і розшифровки абревіатур пунктів меню. Цифровий екран постійно відображає значення напруги, а також виводить системну інформацію. Доступна можливість налаштування яскравості екрану і індикатора в режимі очікування.

Просте встановлення

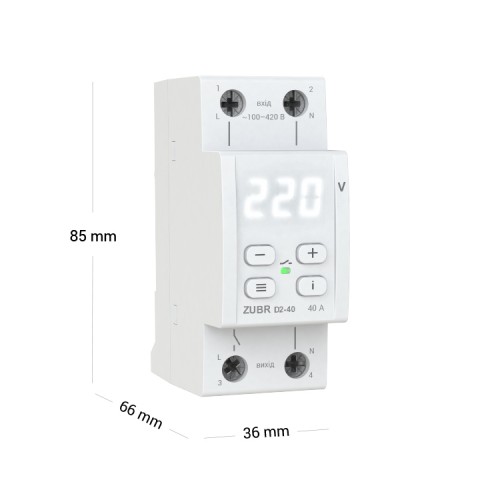

Реле напруги ZUBR D2 дуже компактний, займає 2 стандартних модуля в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість чи існує ймовірність потрапляння води на пристрій, тоді щиток повинен відповідати класу захисту ІР55 (згідно ДСТУ 14254).

Електричні характеристики
Номінальний робочий струм Ie, A 40
Нижня межа напруги 120–210 В
Верхня межа напруг 220–280 В
Кількість фаз 1 ф. (230 Вольт)
Номінальна потужність навантаження 8 800 ВА
Потужність, ВА 7 001 - 10 000
Ступінь захисту ІР20
Переріз під'єднувальних проводів, мм2 до 16
Експлуатаційні характеристики
Спосіб монтажу На DIN-рейку
Наявність термозахисту З термозахистом
Проф. затримка відключення Є
TrueRMS Є
Час відключення навантаження при зниженні напруги 0,1-10,0 с (>120 В), не більше 0,04 с (<120В)
Час відключення навантаження при перевищенні напруги не більше 0,04 с
Кількість комутацій під навантаженням, не менше: 10 000 циклів
Кількість комутацій без навантаження, не менше 500 000 циклів
Час затримки включення навантаження 3-600 с

Написати відгук

Будь ласка авторизуйтесь або зареєструйтесь для перегляду

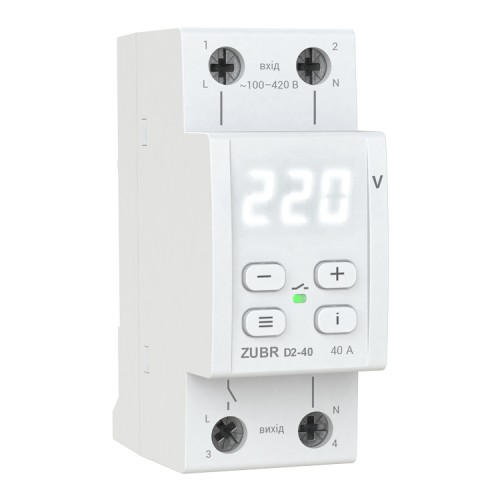

Реле напруги ZUBR D2-40

  • Виробник: ZUBR
  • Артикул: 4820120221682
  • Код товару: 36659
  • Під замовлення
  • Доставка
  • 1 222.00грн
