Однофазне реле напруги ZUBR D16 допомагає захистити електрообладнання від надмірних коливань напруги в мережі. Пристрій вимикає навантаження при настанні критичної ситуації. Ви можете обирати верхню межу напруги в діапазоні від 220 до 280 В і нижню — від 120 до 210 В. Реле також захищає від обриву нульового проводу на ЛЕП із потраплянням його на фазу. Модель найчастіше застосовується з контакторами (магнітний пускач, силове реле).

У разі настання аварійної ситуації в мережі реле вимикає подачу навантаження до повної стабілізації напруги.

Таймер затримки подачі навантаження

Після того як напруга стабілізуватиметься, реле відновить подачу навантаження через заданий час затримки. Ви можете самостійно встановити тривалість затримки від 3 до 600 с (крок 3 с). Для компресорного обладнання, наприклад холодильників і кондиціонерів, ми рекомендуємо встановлювати її тривалість на 120–180 с.

Легке налаштування параметрів

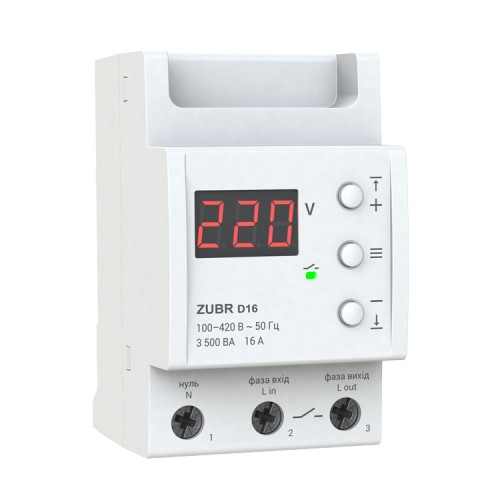

Керування пристроєм здійснюється лише трьома кнопками. Цифровий екран відображає значення напруги та системну інформацію. З його допомогою можна легко встановити верхню та нижню межу допустимої напруги. Також екран спрощує навігацію в меню. На корпусі міститься зелений індикатор, який сигналізує про подачу напруги.

Просте встановлення

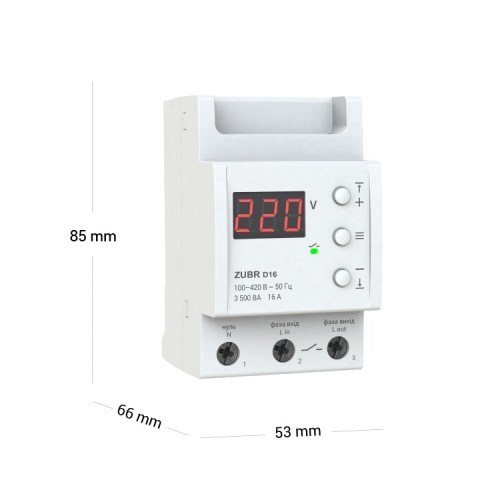

Монтаж реле напруги ZUBR D16 здійснюється в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні існує ймовірність потрапляння води на пристрій, тоді щиток повинен мати клас захисту ІР55 за ДСТУ 14254.

Перегляд останньої аварійної напруги

Записи аварійних ситуацій зберігаються в енергонезалежній пам'яті. Журнал здатен зберігати 50 останніх аварійних спрацьовувань.

Електричні характеристики
Номінальний робочий струм Ie, A 16
Нижня межа напруги 120–210 В
Верхня межа напруг 220–280 В
Кількість фаз 1 ф. (230 Вольт)
Номінальна потужність навантаження 3 500 ВА
Потужність, ВА 3 500 - 5 000
Ступінь захисту ІР20
Переріз під'єднувальних проводів, мм2 до 16
Експлуатаційні характеристики
Спосіб монтажу На DIN-рейку
Наявність термозахисту Без термозахисту
Проф. затримка відключення Немає
TrueRMS Немає
Час відключення навантаження при зниженні напруги не більше 1,2 с
Час відключення навантаження при перевищенні напруги 0,01-0,03 с
Кількість комутацій під навантаженням, не менше: 100 000 циклів
Кількість комутацій без навантаження, не менше 1 000 000 циклів
