Трифазне реле напруги

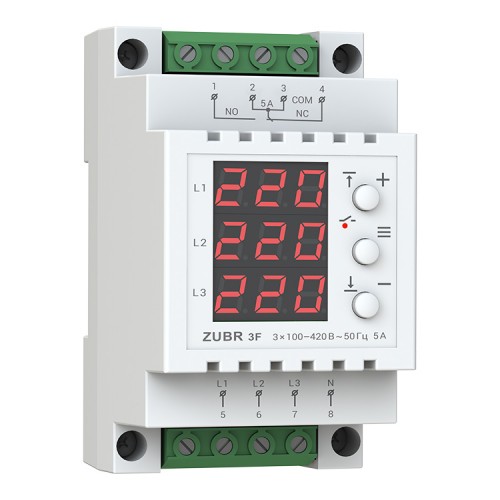

Реле напруги ZUBR 3F призначене для захисту побутового та промислового обладнання (в тому числі трифазних електродвигунів) від перевищення допустимих меж напруги. Реле діє за принципом отсекателя: при настанні аварійної ситуації воно відключає навантаження.

Пристрій контролює послідовність фаз, і відключає навантаження при виникненні їх асиметрії. Час відключення навантаження при цьому можна регулювати.

Для нормальної роботи реле достатньо однієї фази і нуля, завдяки цьому реле напруги може використовуватися як повноцінна однофазная захист. Без нуля реле напруги працювати не буде.

Для керування трифазним обладнанням необхідно застосовувати контактор.

Ефективний контроль та відображення

У меню ви можете відключити контроль порядку чергування, а також перекіс фаз, окремо. Також можливо вимкнути контроль відсутності фаз (доступно тільки при відключеному перекосе). У колишніх версіях реле відсутність фази не вважалося помилкою для використання в однофазному режимі. Тепер їм можна управляти.

Запис аварійних ситуацій в незалежній пам'яті здійснюється по їх пріоритету. Наприклад, якщо в мережі одночасно трапиться стрибок напруги і перекіс фаз, то в пам'ять запишеться більш важлива подія - перекіс фаз.

Затримка включення

Подача навантаження здійснюється після закінчення затримки включення. Ви можете налаштовувати її тривалість від 3 до 600 с, в залежності від типу підключених пристроїв. За умовчанням встановлена ​​модель затримки, яка враховує тривалість аварійної ситуації, дозволяючи швидше відновити роботу обладнання. Але ви можете активувати модель затримки, яка починає відлік лише після закінчення аварійної ситуації.

Професійна модель виключення

Активуйте професійну модель виключення навантаження, яка допоможе уникнути частого відключення обладнання. Вимкнення навантаження не буде відбуватися при безпечних за значенням і тривалістю відхиленнях напруги від норми.

Зручність у користуванні

Реле починає відображати на цифровому екрані поточна напруга кожної з фаз відразу після включення. Якщо напруга знаходиться в встановлених межах, пристрій включить подачу навантаження, про що буде сигналізувати червоний індикатор. Управління реле здійснюється всього трьома кнопками.

Простий монтаж

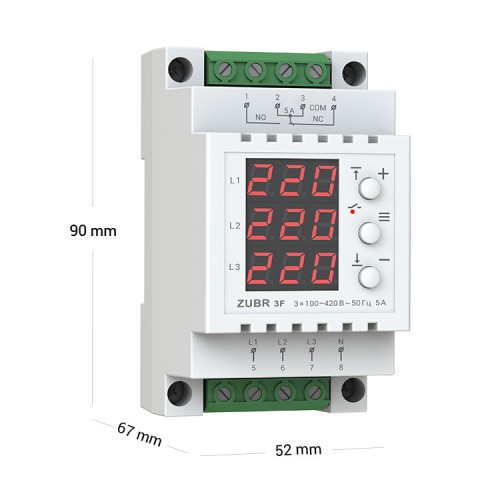

Реле встановлюється в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо існує ймовірність потрапляння води на пристрій або в приміщенні підвищений рівень вологості, тоді шафа повинен відповідати класу захисту ІР55 по ГОСТ 14254.
