РЕЛЕ ЧАСУ серії NTE-9 від АСКО-УКРЕМ призначене для забезпечення періодичних затримок часу увімкнення/вимкнення в колах автоматики та керування різними технологічними процесами відносно напруги живлення або керуючого контакту.
Ключовою особливістю усіх моделей реле є широкодіапазонне живлення AC/DC 12-240 В, що дозволяє використовувати їх у колах керування з різною напругою.
Функції багатофункціонального реле часу:

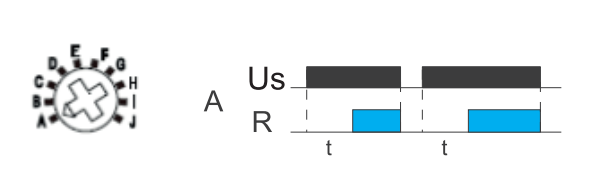

A - затримка на увімкнення

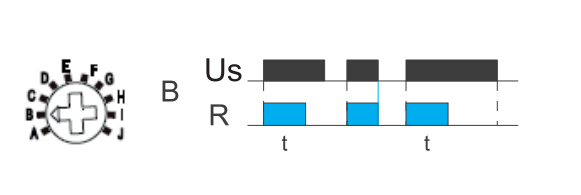

B - затримка на вимкнення

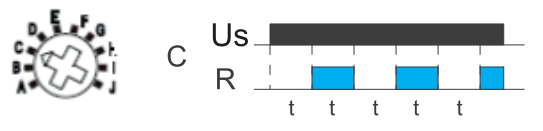

C - симетричний цикл, що починається паузою після подачі напруги живлення

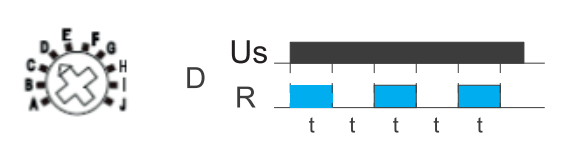

D - симетричний цикл, що починається з імпульсу після подачі напруги живлення.

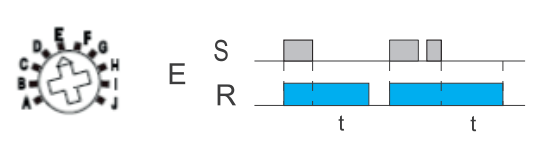

E - затримка на вимкнення, керована контактом S

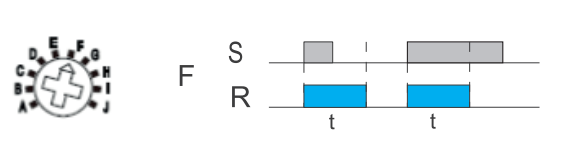

F - відлік затримки на вимикання встановленого часу спрацьовування t, керування контактом S.

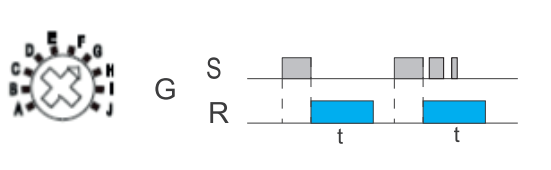

G - відлік часу після відпускання контакту керування S

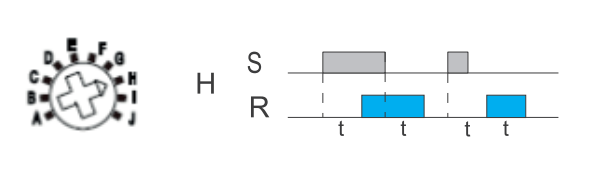

H - затримка на увімкнення і вимкнення

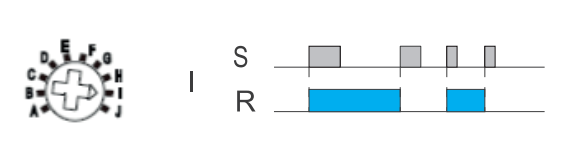

I - імпульсне реле

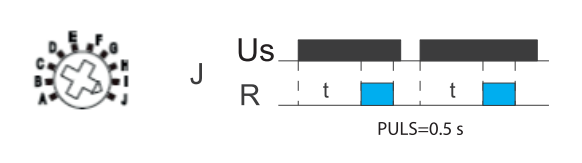

J - Генератор імпульсів
Позначення: Us - напруга, R - виконавче реле, t - відлік часу
| Електричні характеристики | |
| Максимальний робочий струм комутаціЇ, А | 16 (АС-1); 2 (АС-15) |
| Тип контактної групи | SPDT |
| Діапазон номінальної напруги кола живлення, В | AC / DC 12 ... 240 |
| Ступінь захисту | IP20 |
| Максимальна робоча напруга комутації, B | АС 250 / DC 24 |
| Переріз під'єднувальних проводів, мм² 1 | монолітний макс.1×2,5; багатожильний макс.1×1,5 |
| Експлуатаційні характеристики | |
| Зносостійкість електрична, циклів | 100000 |
| Функція реле | 10 функцій A, B, C, D, E, F, G, H, I, J |
| Зносостійкість механічна, циклів | 20000000 |
| Часові діапазони | 1 c - 10 днів, ON, OFF |
| Температура експлуатації, °С | -5...+45 |

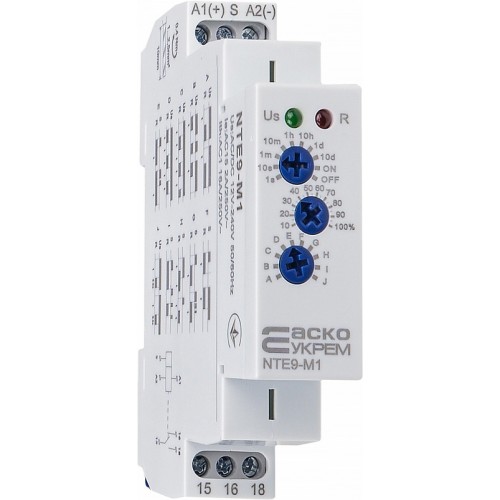

Реле часу багатофункціональне NTE9-M1 AC/DC 12-240V АСКО
- Виробник: АСКО-УКРЕМ
- Артикул: A0010240005
- Код товару: 50821
- В наявності
- Доставка
-
1 465.98грн
