Диференціальний автоматичний вимикач Eaton серії xPole Home спеціально розроблений для застосування в житловому будівництві. Відрізняється високою надійністю і безпекою, а також простий в монтажі та експлуатації.

У серії представлені вимикачі з номінальним струмом від 6 до 25 ампер.

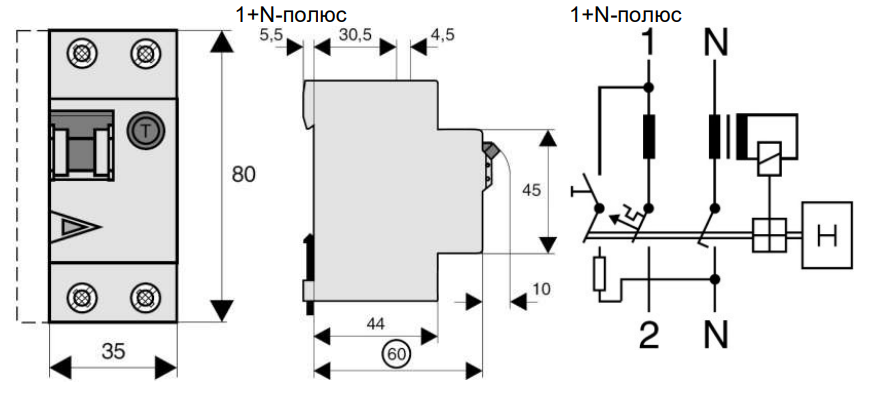

Габаритні розміри і схема підключення:


• Високоякісна комбінація вимикача диференціального струму (ВДТ) і автоматичного вимикача - АВДТ • Забезпечення захисту від надструмів і струмів витоку на землю для побутового та аналогічного призначення • Червоно-зелений індикатор положення контактів • Повний асортимент аксесуарів для додаткового монтажу • 3-х позиційна засувка на DIN-рейку, що дозволяє швидко демонтувати пристрій • Номінальні струми до 25 A • Характеристики відключення B, C • Номінальна відключає здатність 6 кА

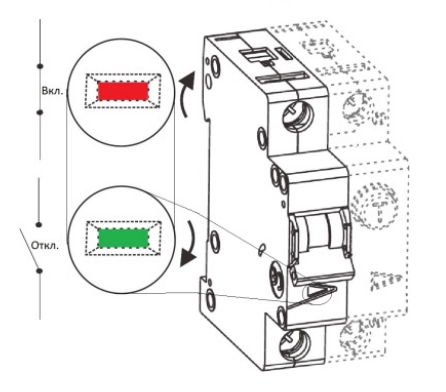

Положення вимикача вказується його ручкою і кольором індикатора:

- увімкнене положення - знаком «I» - індикатор червоного кольору;

- вимкнене положення - знаком «О» - індикатор зеленого кольору.


Після автоматичного відключення ручка займає вимкнене положення, вказане знаком «О».

Електричні характеристики
Номінальна вимикаюча здатність Icn, кА 4,5
Номінальний диференційний струм In, мА 30
Характеристика відключення C
Номінальний робочий струм Ie, A 10
Номінальна робоча напруга Ue, В AC230
Номінальний різницевий струм спрацювання IΔn, мА 30
Кількість полюсів 2(1P+N)
Номінальна напруга ізоляції Ui, В 500
Номінальна імпульсна напруга Uimp, кВ 4
Ступінь захисту IP20
Переріз під'єднувальних проводів, мм2 до 25
Характеристика при наявності IΔn АС
Експлуатаційні характеристики
Габаритні розміри, мм 45x80x35
Зносостійкість електрична, циклів 4000
Зносостійкість механічна, циклів 20000
Температура експлуатації, С -25 – +40°C

Написати відгук

Будь ласка авторизуйтесь або зареєструйтесь для перегляду

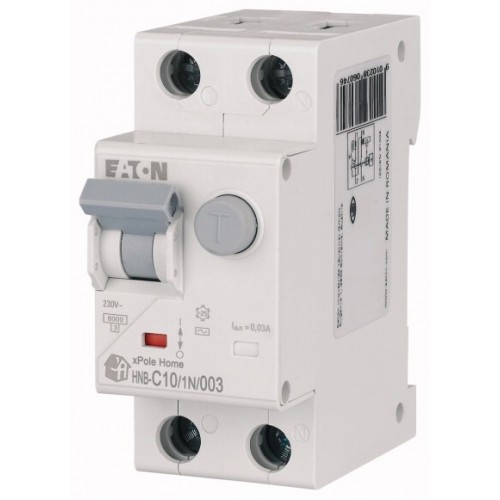

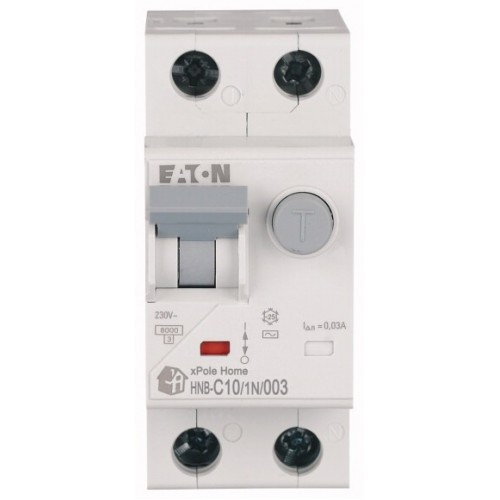

Диференційний автоматичний вимикач HNB-C10/1N/003 Eaton

  • Виробник: Eaton
  • Артикул: 195125
  • Код товару: 36446
  • Немає в наявності
  • Доставка
  • 0.00грн
